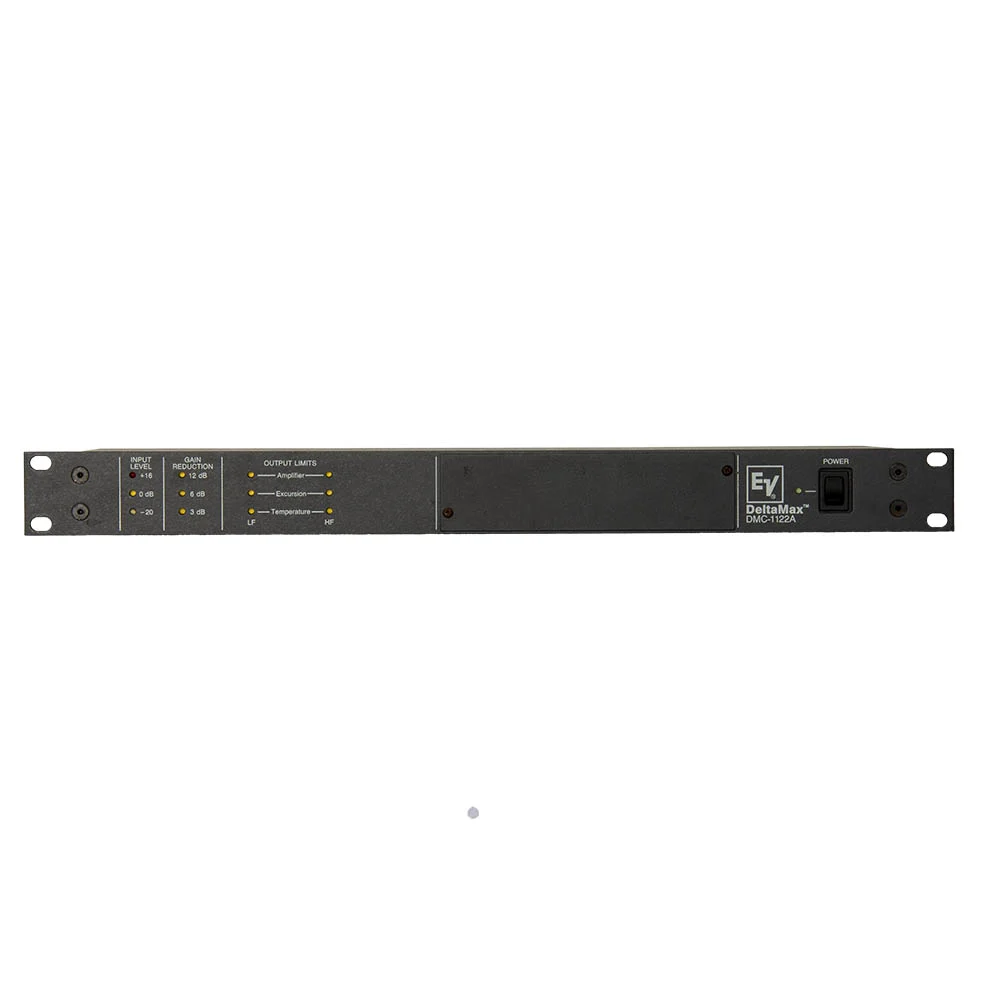

Electro Voice DMC-1122A processor
De Electro-Voice DMC-1122A is een analoge luidsprekerprocessor (controller) die speciaal is ontworpen als vaste partner voor de legendarische Electro-Voice DML-1122A luidspreker uit de professionele DeltaMax-serie. Het apparaat werd rond de jaren 90 veel gebruikt in touring- en vaste installaties.
Omdat de luidspreker en processor als één geïntegreerd systeem zijn ontworpen, biedt de DMC-1122A de volgende specifieke functies:
1. Crossover en Equalization
- Filtertype: 4e orde Linkwitz-Riley filters.
- Crossover-frequentie: 1250 Hz
- Tijdskarakteristiek: Bevat speciale signaalvertraging en equalisatie om de fysieke afstand tussen de woofer en de hoogdriver te compenseren en een vlakke frequentierespons te garanderen.
2. Unieke Luidsprekerbescherming
De processor fungeert niet alleen als crossover, maar bewaakt ook exact wat er met de luidspreker gebeurt. Hij meet hiervoor de directe output van de versterker (via de zogeheten sense aansluitingen).
- Temperatuurbeveiliging: Een ingebouwde compressor berekent de warmteontwikkeling in de spreekspoelen en grijpt automatisch in om oververhitting te voorkomen.
- Excursie-bescherming: Voltage-clamp circuits zorgen ervoor dat de woofer niet mechanisch beschadigt door extreme uitslagen bij lage frequenties.
- Anti-clip: Voorkomt dat de aangesloten versterkers gaan clippen (vervormen).
3. Technische specificaties in het kort
- Configuratie: Enkelkanaals, 2-wegs.
- Ingangen: Actief gebalanceerde XLR en sense-ingangen.
- Uitgangen: Transformator-gebalanceerde XLR (High en Low).
- Behuizing: Ontworpen voor 19-inch rackmontage (1U hoog) met een diepte van 22,8 cm en een gewicht van 3,6 kg
- Beveiliging: Toegang tot knoppen is afgeschermd met een beveiligingsklepje.
Handig om te weten voor modern gebruik
Omdat de DMC-1122A inmiddels een klassieker is, stappen veel geluidstechnici over op digitale processoren (zoals de Electro-Voice Dx34A). Hiermee kunnen exact dezelfde crossover-curves, delays en EQ-instellingen worden nagemaakt, hoewel de specifieke, dynamische speaker-bescherming van de originele DMC-1122A hierbij vaak komt te vervallen. Je kunt de officiële documentatie en schema’s downloaden via de Electro-Voice Producten pagina
